YPF24D10-3/5/8P
| 產品特點 | YANGJI牌導軌式固態繼電器帶標準DIN導軌安裝，可單組或多路多組安裝使用，方便、美觀。， 具有結構強度高、防塵、防潮、防腐蝕、壽命長、開關速度快、無噪音、體積小、無火花、防爆、抗震耐沖擊、抗震動性強等優點。 廣泛應用于陶瓷、機械、包裝、加熱、水泥、煤礦、醫療、化工、娛樂設施、交通信號控制等自動化控制場合。 | |||||
| 規格分類 | YPF24D10-3P (三常開) | YPF24A10-3P (三常開) | YPF24D10-5P (五常開) | YPF24A10-5P (五常開) | YPF24D10-8P (八常開) | YPF24A10-8P (八常開) |
| 負載電流 | 5A/10A/15A | |||||
| 負載電壓 | 240VAC | |||||
| 控制信號 | 12-24VDC | 80-250VAC | 12-24VDC | 80-250VAC | 12-24VDC | 80-250VAC |
| 控制電流 | 12mA | |||||
| 介質耐壓 | 輸入-輸出，輸入、輸出-外殼：≥1500V | |||||
| 通態降壓 | ≤1.1VAC | |||||
| 斷態漏電流 | ≤1mA | |||||
| 電壓上升率 | 300v/us | |||||
| 通斷時間 | 10ms | |||||
| 頻率范圍 | 47/63Hz | |||||
| 動作指示 | LED | |||||
| 工作環境溫度 | -40℃--80℃ | |||||
| 重量 | ||||||
| 外形尺寸 |  YPF2410-3P:85×63×54mm YPF2410-5P:85×105×54mm YPF2410-3P:85×168×54mm | |||||

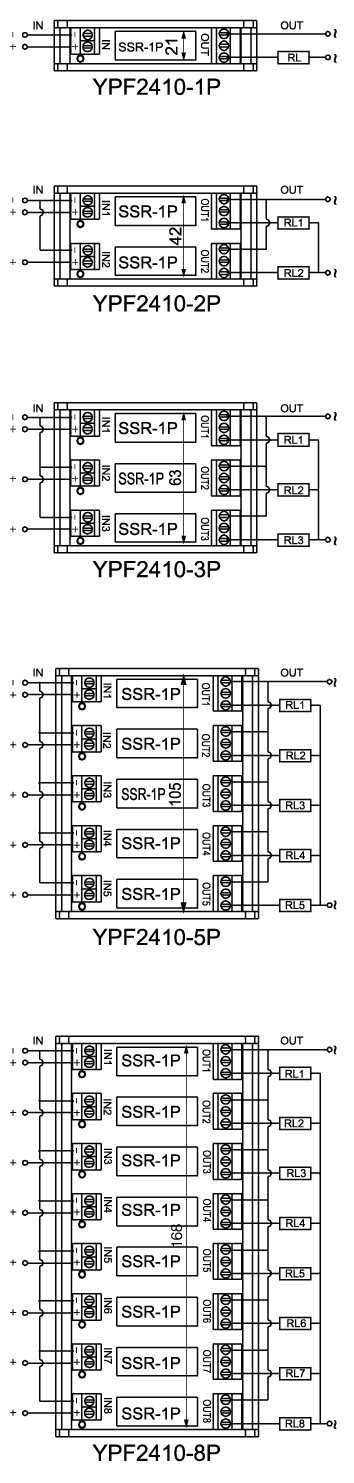

| 接線圖 |  | |||||
| 代號 | ||||||
