產品特點：
    固態繼電器或電力半導體要配什么型號的散熱器？其實二者之間并沒有完全一致的對應關系，因為固態繼電器或電力半導體模塊的發熱量主要跟驅動的負載的實際電流有關，而與其本身的電流等級大小關系不大。
發熱量的計算公式：
1、 發熱量=實際負載電流×1.5W/安培，以上公式適用于單相固態繼電器，R系列固態調壓器，單相交流調壓模塊，單只電力半導體模塊系列產品。而對三相固態繼電器，三相交流調壓模塊系列產品，其實際負載電流應該為三相實際負載電流之和，計算公式如下：
2、 發熱量=實際負載電流×3.0W/安培，以上公式適用于單相整流模塊及三相整流模塊系列產品。
散熱器的作用就是把固態繼電器或電力半導體模塊工作中產生的熱量有效的發出來，但實際上（考慮到價格因素時）選擇散熱器的大小，很難用一句話就能確定，因為散熱器效果不但跟散熱器大小有關，還跟環境溫度（季節），通風條件（自然冷卻或強迫冷卻及風量大?。┮约鞍惭b密度等因素有關。散熱效果的參照標準：使固態繼電器或電力半導體模塊的底板（與散熱器接觸面）溫度不得超過80℃.因此實際應用中可在散熱器安裝面靠近固態繼電器或模塊的邊緣處（20mm以內）安裝一只75℃的溫度開關（帶一對常閉觸點），把固態繼電器或模塊的控制信號串入這對常閉觸點，這樣當檢測點溫度超過75℃時，常閉觸點跳開，切斷控制信號，強迫關閉固態繼電器或模塊的輸出，使其得到保護。一般在每相實際電流超過50A，安裝密度大，環境溫度高的地方，最好采用溫度開關保護。
選用散熱器除考慮上述因素外，還要考慮固態繼電器或模塊本身體積與散熱器能否相配，以及散熱器在機柜中的安裝空間，但最終要保證使在最惡劣情況下固態繼電器或模塊的底板溫度不得超過80℃。
本廠主要的散熱器產品主要有以下規格：
YM-I型   YM-W型  YM-T型  YM-G型  YM-L型
YM-M型  YM-H型  YM-E  YM-Z型  YM-Y型 YM-X型。

產品參數：


安裝示意圖：

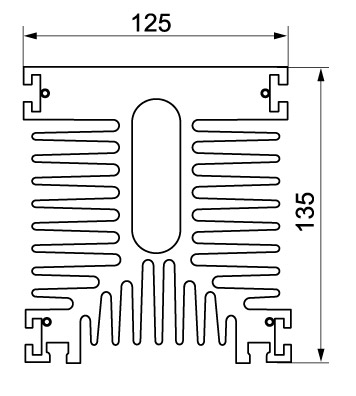

外形代號：X
