YG3PB-235/245/255-VD
| 產品特點 | YANGJI牌無觸點接觸器是采用國際先進技術制造的一種性能優良的新型開關器件，該控制器采用一體化散熱方式設計，通斷沒有可動接觸部件，具有結構強度高、防塵、防潮、防腐蝕、壽命長、開關速度快、無噪音、體積小、無火花、防爆、抗震耐沖擊、抗震動性強等優點。 輸出有單相、三相可選，零電壓開啟，零電壓關斷；輸入信號分直流、交流輸入，可直接與可編程控制器輸出端連接，不需要中間繼電器，使用可靠性高，能直接與TTL和COMS等數字編輯電路兼容，帶標準DIN導軌安裝、與西門子、歐姆龍、施耐德接觸器外形尺寸相同，互換性強。 廣泛應用于陶瓷、機械、包裝、加熱、水泥、煤礦、醫療、化工等自動化控制場合。特別適用于腐蝕、潮濕、防塵，要求防爆等惡劣環境，及頻繁開關的場合。是交流接觸器更新替代產品。 。 | |||||
| 規格分類 | YG3PB-235A-VD | YG3PB-245A-VD | YG3PB-255A-VD | YG3PB-235B-VD | YG3PB-245B-VD | YG3PB-255B-VD |
| 負載電流 | 35A | 45A | 55A | 35A | 45A | 55A |
| 負載電壓 | 基本型：100-240VAC 增強型：100-660VAC 二種可選 | |||||
| 控制信號 | 80-250VAC | 12-24VDC | ||||
| 控制電流 | 12mA/AC | 6-25mA | ||||
| 介質耐壓 | 輸入-輸出，輸入、輸出-散熱器：≥2000V | |||||
| 通態降壓 | ≤1.2VAC | |||||
| 斷態漏電流 | ≤3mA | |||||
| 電壓上升率 | 500v/us | |||||
| 通斷時間 | 10ms | |||||
| 頻率范圍 | 47/63Hz | |||||
| 動作指示 | LED | |||||
| 工作環境溫度 | -40℃--80℃ | |||||
| 重量 | 450g | |||||

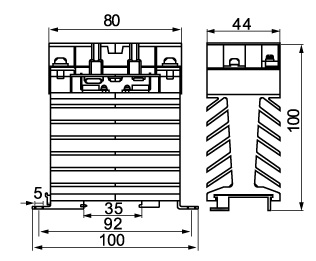

| 外形尺寸 |  100×44×100mm | |||||
| 接線圖 |  | |||||
| 代號 | S2 | |||||
